当前位置: 首页 > 产品展示 > 含氟水质处理

一、产品简介

争光牌ZG S 821是一种大孔结构的特制树脂,在苯乙烯—二乙烯苯骨架上带有活性稀土元素基团并经表面氧化热处理的高分子聚合物。活性锆基团并经表面热处理的高分子聚合物,内部带有多孔的球状颗粒状材料,具有高的比表面积和孔隙率,采用先进活性组分导入技术,将有高效吸附螯合水中氟的锆无机聚合物引入具有高的比表面积和孔隙率的多孔树脂中,当水流过此树脂时,水中的F-在树脂的表面和孔隙中被吸附,并进一步与锆无机聚合物合被除去。

此树脂工作原理是将离子交换树脂上载锆,树脂上载有氧化锆,会把F-吸附在树脂表面和孔道内部。载氧化锆的树脂对F-的选择性非常高,可以将饮用水、料液F-浓度降低到1mg/L以下。另外,此树脂对溶液中砷酸根选择性也很高,可以用于水和废水溶液中除砷。

水和非水溶液经过树脂ZG FS 821,具有接触时间短,去除效果好,出水不引入其它物质,吸附氟离子容量大,可重复使用的特点,特别适合地表水、地下水、食品、发酵料液除氟

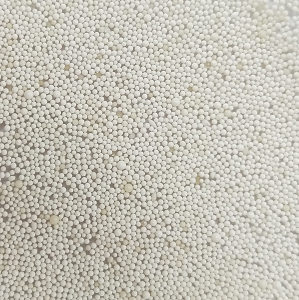

争光ZG FS 821除氟树脂外观如下:

二、执行标准Q/NZG 082-2018

三、理化指标

指标名称指标
骨架结构大孔型苯乙烯—二乙烯苯
外观白色至淡黄色球状颗粒
功能基团[ZrO2(OH)2]
氟吸附容量 g/L-R15~20
湿视密度 g/ml0.75~0.85
湿真密度 g/ml1.16~1.22
含水量 %45~55
粒度范围 mm(0.315~1.25mm)≥90%
圆球率 %≥90
溶解度不溶于水、酸、碱、通常溶剂

四、工作原理

离子交换法也是一种有效的脱氟、砷方法,其应用于除氟、砷也越来越广泛。争光牌ZG FS 821是一种新型离子交换树脂,该离子交换树脂对氟离子、砷酸根离子具有较高的吸附容量和较快的吸附速度。用该离子交换树脂脱氟、砷时,溶液脱氟、砷率高,脱氟、砷溶液中氟、砷含量完全达标,失效后树脂用4~5%氢氧化钠作洗脱液洗脱,然后用2~3%盐酸(或硫酸、磷酸)溶液进行pH调整到3~4后就可以进行再次吸附,使树脂再生循环利用。具体反应方程式:

五、使用参数

参考指标参考值
适用pH范围3~7
最高使用温度 ℃120
正常操作温度 ℃10~70
树脂层高 m0.8~2.5
反洗展开率 %50~80
再生剂NaOH
再生剂浓度 %4~5
再生剂用量 m3/m3-R2.0~2.5
再生接触时间 min50~80
置换时间 min50~70
淋洗流速 m/h8~15
转型2BV2~3%盐酸 (或硫酸、磷酸)
淋洗流速 m/h8~15
淋洗终点pH=3~5
运行流速 m/h6~20(5~10BV/h)

六、运行曲线

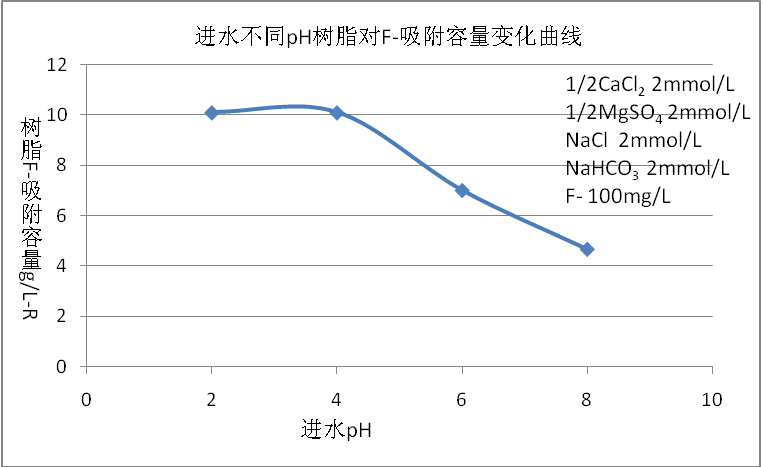

1. 进水不同pH树脂对F-吸附容量

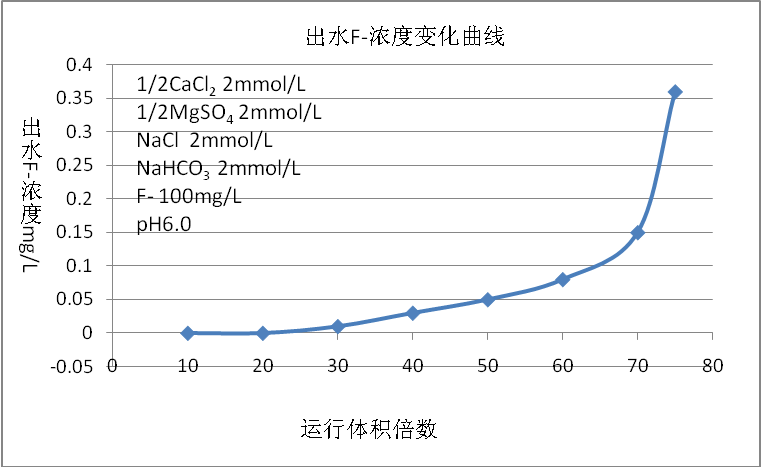

2. 出水F-离子变化曲线

七、树脂的装填

1. 装填前的准备工作,首先要保证交换器及配套管道内部无杂质。检查布液装置、集液装置,防止损坏和堵塞。检查衬胶的完整性,尽可能进行电火花试验。树脂装填前进行空交换器的压力损失试验,观察流动的均匀性。

2. 树脂在的装填,在交换器中装入足够的水(一般为交换柱高的的三分之一),让树脂缓慢沉降,防止树脂强烈冲击损坏。

3. 装填时,可以从交换器上部人孔直接倒入树脂,也可以使用真空喷射器输送树脂。

4. 树脂装填好后,用水进行反洗,刚开始反洗时流速宜慢,观察到树脂充分展开后再逐渐加大反洗流速,直到反洗出水澄清无色。对于装填过程中树脂出现失水现象时,应将树脂用水浸泡12~24h之后,再进行反洗。一般树脂反洗流速为5~10m/h。

5. 树脂反洗干净,再生处理后运行使用。

八、树脂的储存

1.未使用的树脂应保持外包装袋的完整,避免其破裂使树脂直接暴露于空气中,并存放于0~40℃的环境中,避免阳光照射,远离锅炉、取暖器等加热装置,避免树脂脱水或结冰。

2.使用中暂停运行的树脂应避免下述情况:

⑴ 脱水  设备内应充水,如必须将水排去,则设备须密闭以防树脂水分散去。

⑵ 冰冻  如遇零下温度,设备内必须充入盐水浸泡树脂。

⑶ 细菌滋长  微生物如藻类及细菌等能在长时间停用的离交设备内繁殖,造成树脂不可逆污染,预防的措施即是在树脂失效后彻底反洗,除去运行中积聚的悬浮杂质和残余的被处理液,洗净后以盐水浸泡。

九、注意事项

 离子交换树脂和吸附性聚合物在生产工艺过程中总含有一定量的副产品。使用者应该决定对于一些特定的用途哪些有机副产品应该去除,通过试验来保证在此项应用中净化水准能达到要求。使用者还应该保证其符合安全营运指标。除非有特殊说明,本公司没有建议其供货的离子交换树脂或聚合物吸附材料适合于一些特殊的用途。

下一个: ZG F-1除氟专用离子交换树脂
